FLBL20 plan

Sousaphon

Messungen / measurements
feedback
plan

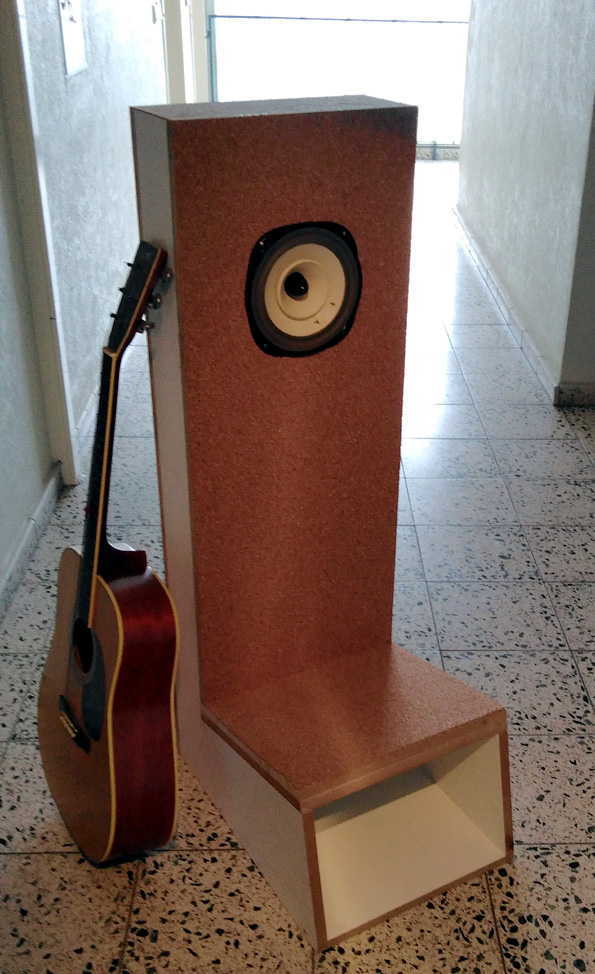

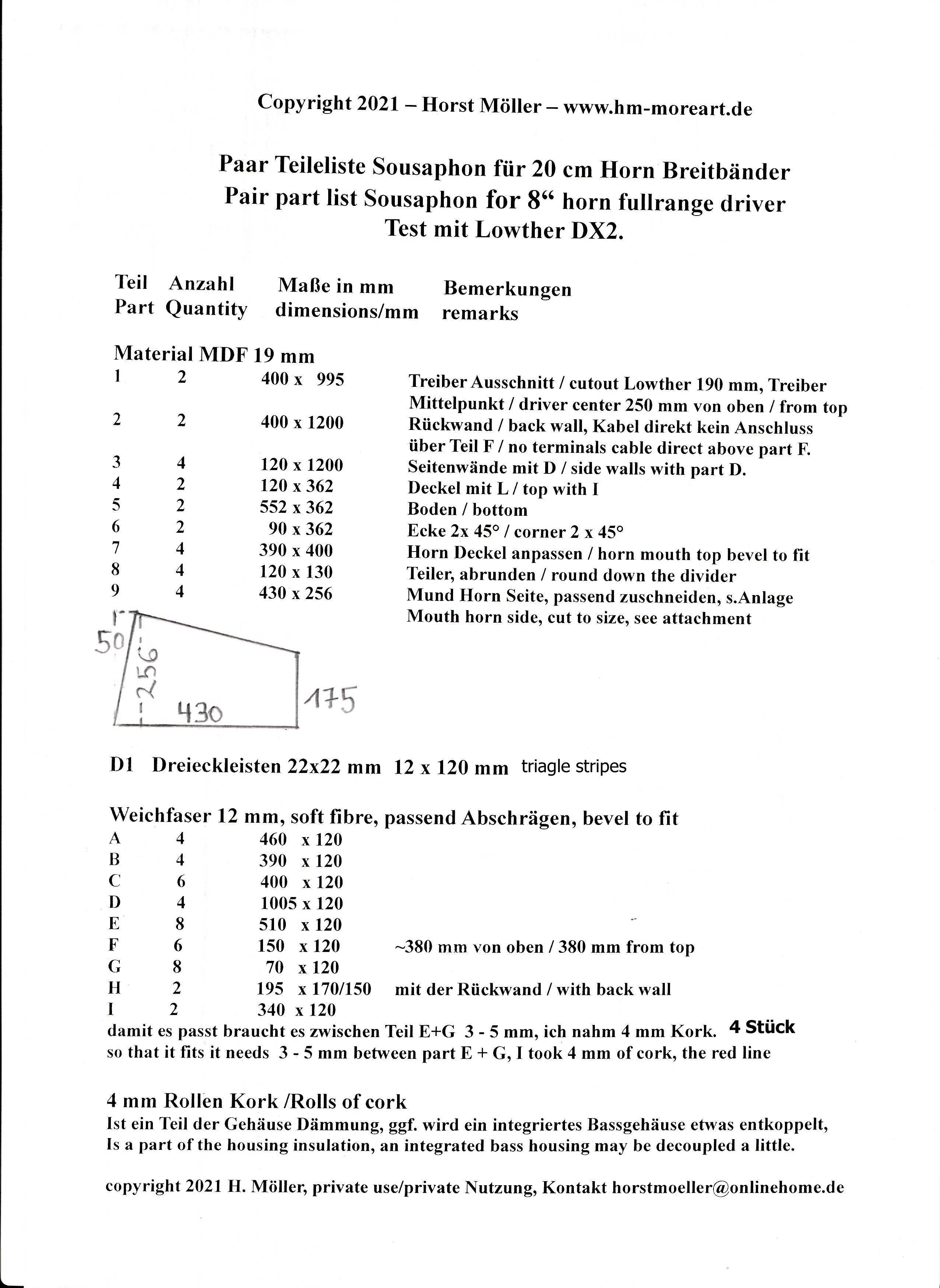

BL Horn für 20 cm Breitbänder, + asymetrisches konisches FL + Bass Modul

BL Horn for 20 cm full range drivers, + asymmetric conical FL + bass module
--------------------------------------------------------------------------------------------

Bei Verwendung von beschichteter
MDF, bitte einen Lackleim wählen,
normaler Holzleim klebt hier nicht.

When using coated MDF please use
a varnish glue, normal Wood glue
doesn't stick here.

4 mm Rollen Kork ist Pflicht
auf der Schallwand und
Hornmund Deckel.
Der Rest des Gehäuses kann
mit 2 mm Rollen Kork beklebt
werden.

4 mm rolls of cork are required
on the baffle and
horn mouth lid.
The rest of the box can
be covered with 2 mm rolls of cork.

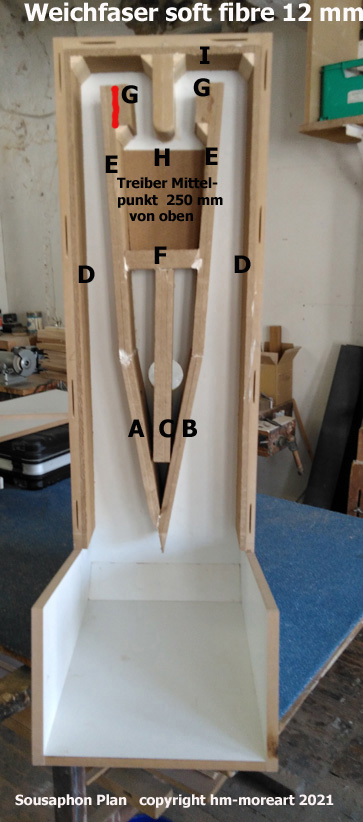

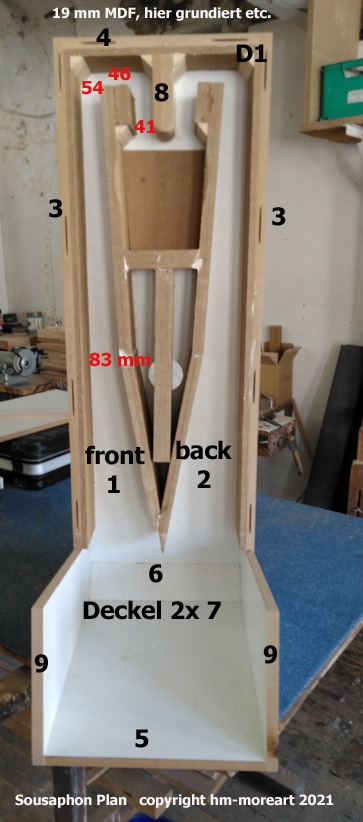

Die rote Linie ist
hier Kork zum Ausgleichen
der meist ungenauen
Weichfaser.

The red line is
here cork to compensate
the most inaccurate
soft fiber.
Driver center 250 mm from top.

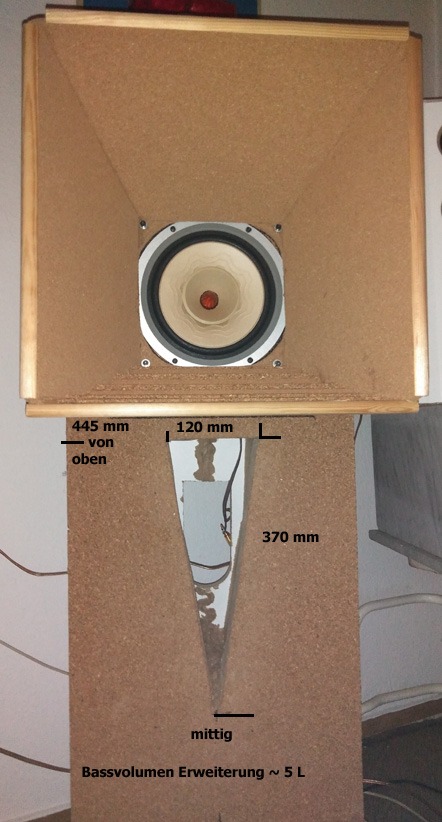

um für den Bass
jeden Liter Gehäuse-
volumen zu nutzen,
muss man ein Gehäuse-
durchbruch schaffen,
siehe Foto. Dazu eine
Lage Weichfaser (TeilC)
auf Teil A+B+E verteilen,
Gewinn ein ~ 5 L
extra Volumen.

Hier mit dem Lii Silver 8"
ebenfalls ein Klangerlebnis.

to use for the bass
every liter of housing
volume, you need a
housing breakthrough
see photo. One of that
layer soft fiber (part C)
distribute to part A+B+E,
Gain a ~ 5L
extra volume.

Here with the Lii Silver 8"
also a superb sound
experience.

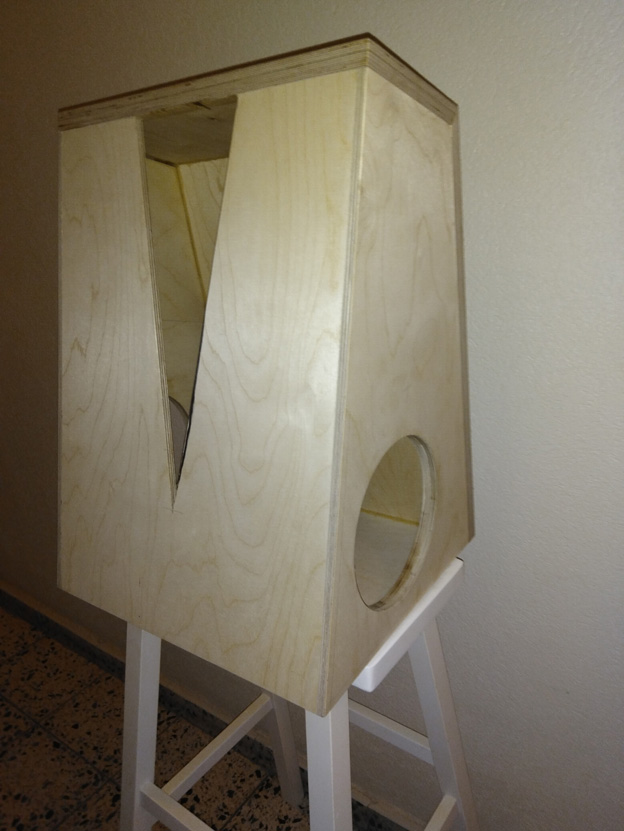

Bass Gehäuse
bass enclosure
driver Visaton
TIW 250 XS + 2x
Dayton DSA 215 PR
ich habe je PR 14 gramm
Zusatzgewicht für meinen
Raum benötigt ~34 Hz.

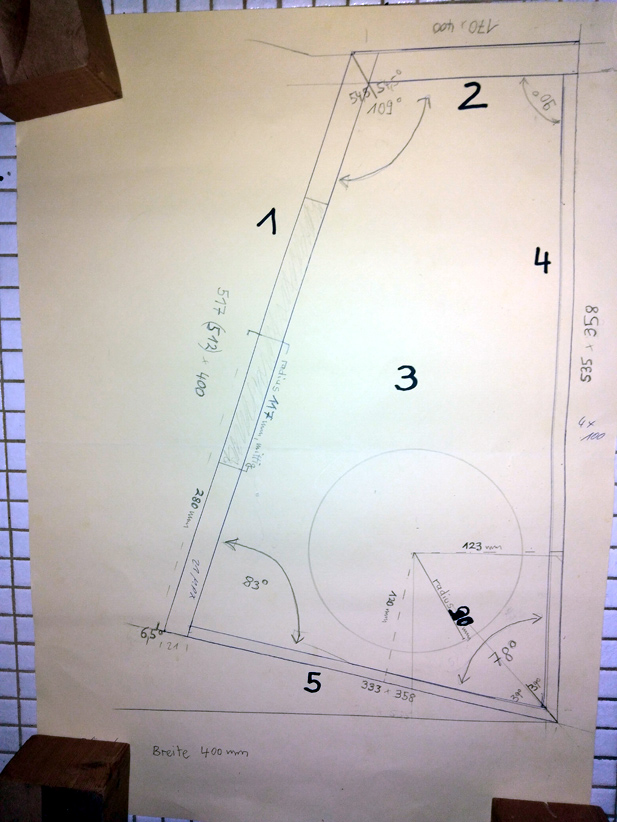

Paar Teileliste Bass Modul / Pair part list bass modul:
MPX 21 mm

Teil 1 Front      2 x 512 (517) x 400 mm    Driver cutout, Treiberausschnitt 234 mm,
                                                                   center point 280 mm from bottom,
                                                                 Gehrung 54,5° zu 2, unten/bottom 6,5°.
Teil 2 Top        2 x 170 x 400 mm            Gehrung 54,5 ° zu 1.

Teil 3 Seiten     4 x aus 333 x 535 mm       4 x PR cutout 180 mm

10 mm MPX
Teil 4   Rücken / back 2 x 535 x 358 mm    Dreieckausschnitt/Triangle cutout
                                                                      Gehrung 39° Teil 4+5
Teil 5   Boden/bottom 2 x 333 x 358 mm

Bei der vollflächigen Verleimung sind 4x 25 mm Schrauben für Teil 4 und
zwei für Teil 5 hilfreich, leicht schräg vorbohren um durch die Lautsprecher
Öffnung das Bass Gehäuse zusätzlich zu verschrauben.
Eine lose Rolle Dämmstoff aufrecht hinter dem Magneten.

For full-surface gluing, 4x 25 mm screws are required for part 4 and
two helpful for part 5, pre-drill at a slight angle to get through the speakers
Opening to additionally screw the bass housing.
A loose roll of insulation material stands upright behind the magnet.

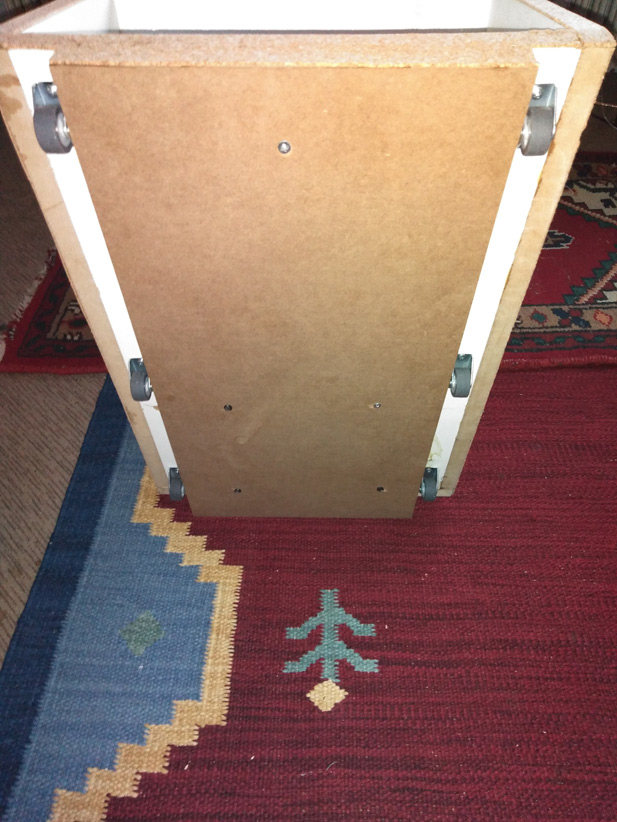

Das Sousaphon bekommt mit dem Bass Modul Gewicht, es ist schwer es zu bewegen, deshalb:
12 (6 pro Stück), Bockrollen 38 mm Hoch sinnvoll, dadurch wird der BL Horn Boden zum schwächsten Teil, bitte mit 19-22 mm verkleben, die Bockrollen bekommen dann auch Seitenhalt, genauso die Rückwand verstärken:

2 x 588 x 300 mm 19-22 mm Boden mittig, r/l dicht dran je 3 Bockrollen
2 x 800 x 300 mm ~18-19 mm "Regalboden" als Rücken, Anschlüsse.

The sousaphone gets weight with the bass module, it's hard to move, so:
12 (6 per piece), fixed castors 38 mm high makes sense, this makes the BL Horn bottom the weakest part, please glue with 19-22 mm, the fixed castors then also get lateral support, also strengthen the rear wall:

2 x 588 x 300 mm 19-22 mm floor in the middle, r/l close by 3 fixed castors each
2 x 800 x 300 mm ~18-19 mm "shelf" as back, connectors.
