Basshorn

Das Jedermann Horn,

für viele 15-17 cm Lautsprecher,

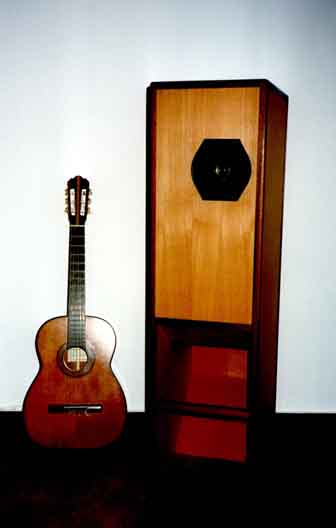

Dynaudio, Manger und der
kleine 16 cm Tannoy sind
nur einige der Möglichkeiten.

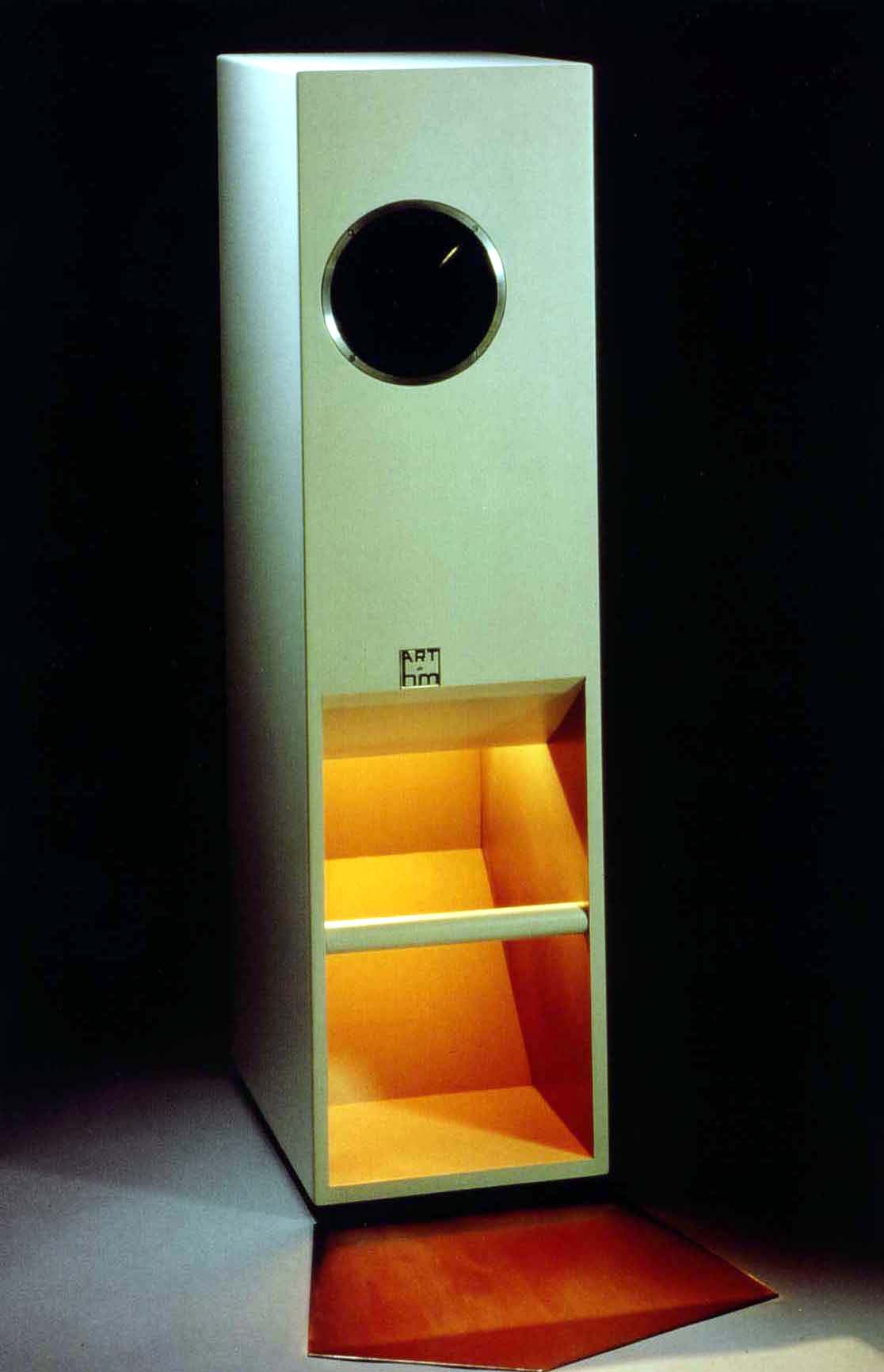

Die Manger Variante zeichnet
sich durch einen sogar mess-
technisch nachvollziehbaren,
außergewöhnlich homogenen
und entspannenden Klang aus.
Ein akustisches Bild, ideal für
Hörer die auch noch eine
Zeitung lesen möchten ohne
akustische Ablenkung.

Hornlänge 2,5 m,
Gewicht ab 36 kg.

The horn for everyone.

For nearly all 15-17 cm speaker,
Dynaudio, Manger and the small
16 cm Tannoy are only a few
possibilities.

The Manger sound wave
transducer with a measurably
reproducible, exceptionally
homogenous, relaxing sound.
An acoustic painting, specially
for listener who want to read
a Journal during listening
without acoustic disturbance.

horn length 2,5 m,
weight 36 kg

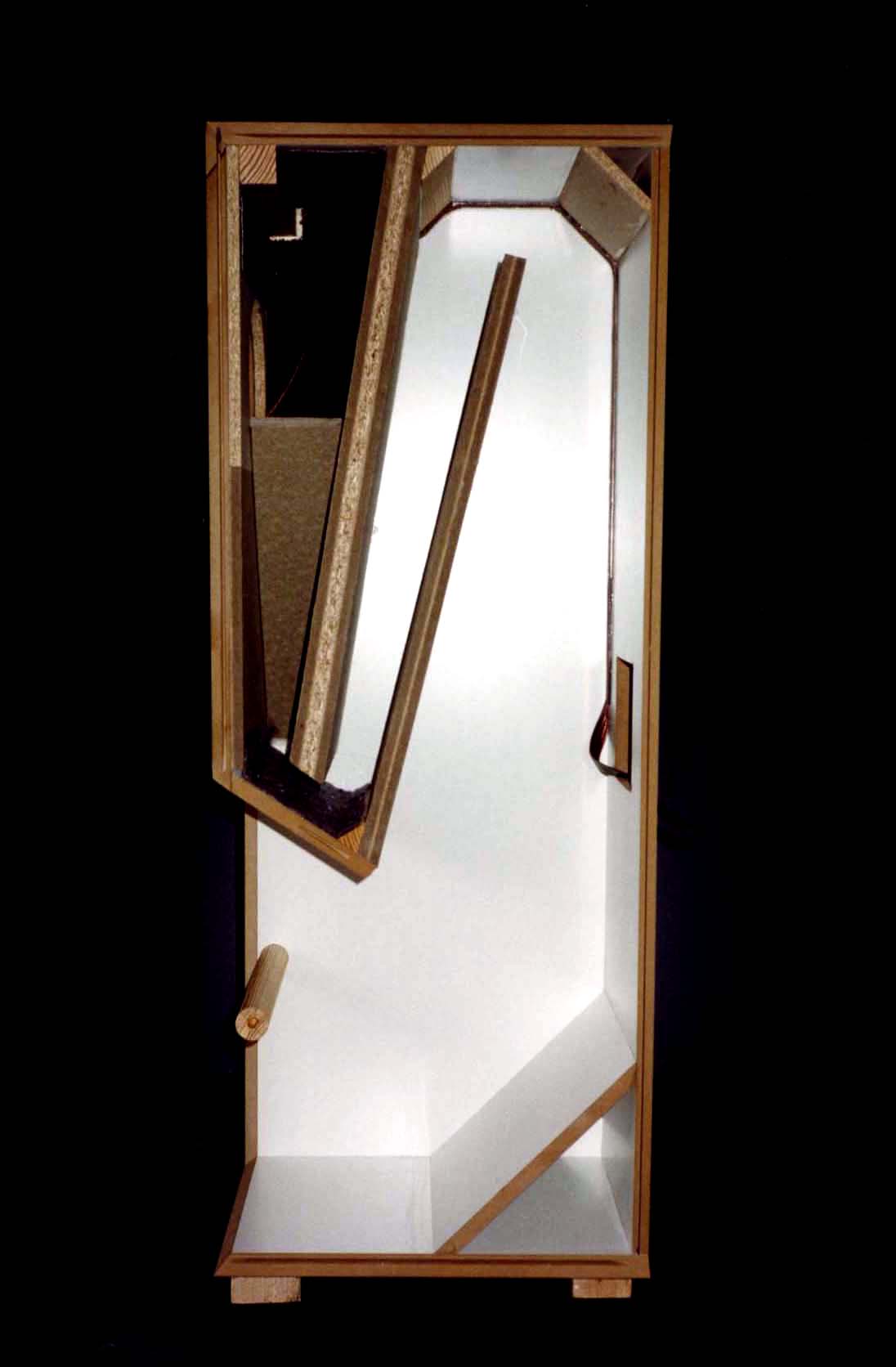

Besonderes Merkmal der Basstuba:

Die Druckkammerform in Verbindung
mit der Dämmung und dem Gehäuse-
materialmix führt zu einem Schall-
druckabfall oberhalb von 150 Hz
von ca. 20 dB pro Oktave !
Chassis müssen also ab 200 Hz
auf "eigenen Füßen" stehen können,
Hornverfärbungen können so gar
nicht erst entstehen.

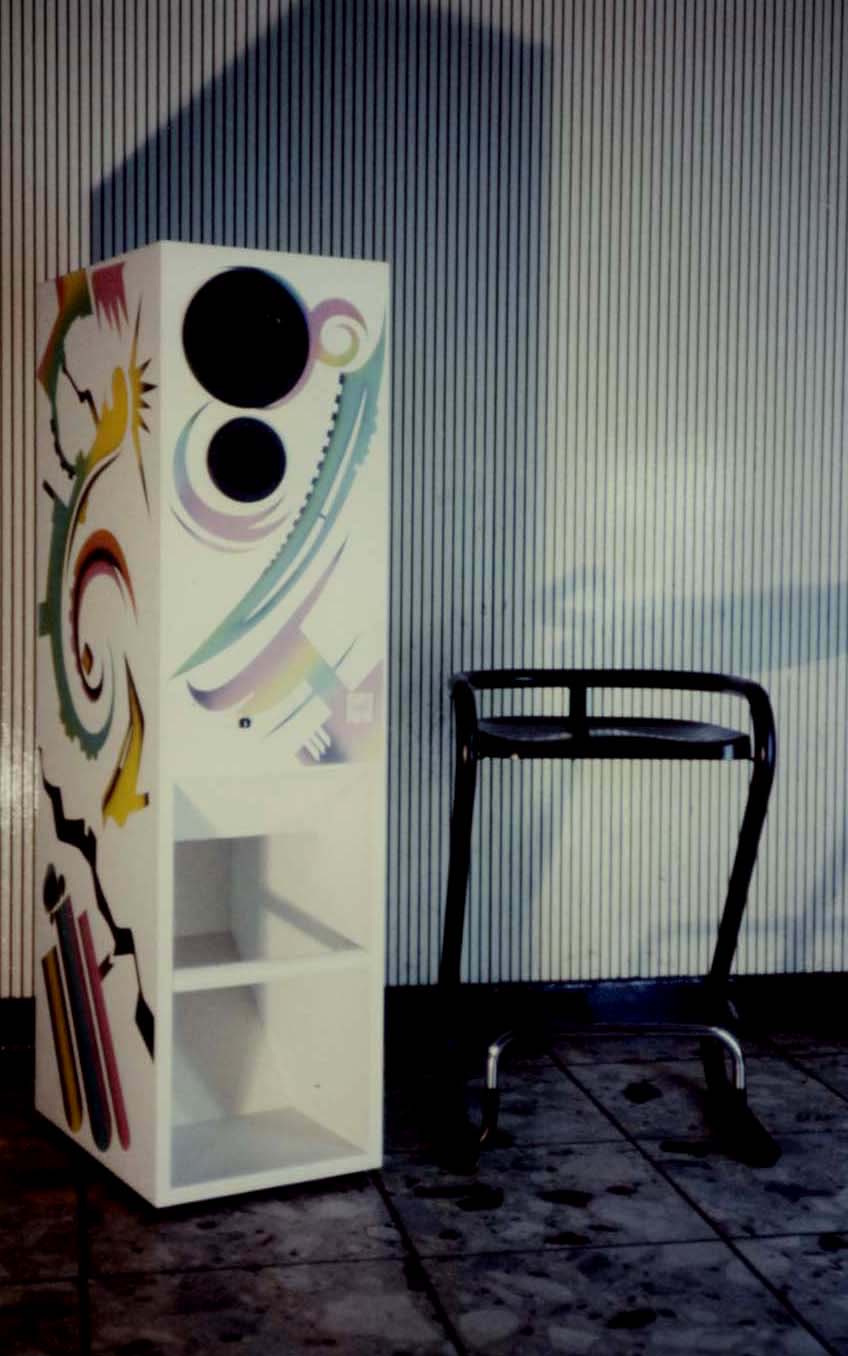

Design Tip

Wenn Sie die Seitenwände der
Hörner mit 4 mm Spiegel bekleben
gewinnen Sie nicht nur einen noch
strafferen Bass, sondern beim
nicht Hören, bei Bewegung im Raum
wird dieser durch die Seitenwand-
spiegelung sogar größer.
Selbst uninteressierte Lebenspartner
überzeugt die Raumwirkung !
213 Liter Bruttovolumen sind
dann gerade noch erträglich.

geeignete Lautsprecher:

Seas T18RECoaxTVFC
Visaton AL170
Thiel USA Coax
Manger Schallwandler

Oder als Mono SUBWOOFER
als Sideboard bis 100 Hz,
das Druckkammer Volumen
darf als SUB halbiert werden,
aktiv mit 30-40 Hz 3-6 dB
Bassboost, 25-30 Hz subsonic
Filter.

Mivoc XAW 210 HC
Seas W221 AL
Peerless HDS 205

Welche Chassis Kombination ?
Preis Leistung das beste Ergebnis lässt sich mit 17 cm
Koaxialtreiber erzielen, mit Kalotten Hochtönern im
Zentrum der Bassmembran z.B. Seas. Aber auch viele
17 cm Treiber mit Mini HT-Horn oder Kalotten HT
verbessern sich erheblich im Bassbereich durch die
Basstuba.
Der Tiefmitteltöner (TMT) sollte eine Resonanzfrequenz
zwischen 30-45 Hz haben, Qts kleiner 0,5 , maximaler
Hub mindestens 4 mm und eine möglichst steife nicht
zu schwere Membran.
Damit der Tonale Bereich von einem Chassis über-
tragen wird, versuchen den HT erst ab 4 kHz ein-
zusetzen, bei Verwendung einer einfachen
Frequenzweiche (FW).
Sie können eine mittige Anordnung mit HT über oder
unter dem TMT anstreben, Sie haben dann keine linke
und rechte Box. Der HT sollte nah am TMT eingebaut
werden. Um das Zeitverhalten zu optimieren können
Sie den TMT mit einer kleinen extra Schallwand
erhöhen, je nach Chassis meist 19-38 mm.

Frequenzweiche
Leider ist die direkte Übernahme einer vorhandenen
Frequenzweiche meist nicht möglich. Die FW wird
auch unter Berücksichtigung des maximalen Basses
entwickelt, welcher bei einer 10-40 Liter 2 Wege
Box natürlich geringer ist als mit der Basstuba.

In der Basstuba strahlt das Chassis im Frequenz-
bereich < 150 Hz, mit der Fläche von 1600 qcm
über den Hornmund in den Raum ab, maximal
optimiert in der Nähe einer Raumecke stehend.
Um es wirklich richtig und hervorragend zu machen
sind Messungen unumgänglich !!
Tendenziell ist der Übergangsbereich TMT-HT
gängiger 2 Weg Kombinationen zu stark abgesenkt
als in der bassstarken Basstuba nötig.
