Auch kleine Posaune genannt, da sich das Gehäuse nur in der Innenbreite
und den Hornmundausschnitten der Seitenwände unterscheidet.

Kornett - DIE Lautsprecheralternative mit nur 17 cm Aussenbreite, für 10-13 cm Treiber, hier:
Fronttreiber Tang Band W4 1320 SD , hinten invers verpolt den Monacor SPH-60 X 8 Ohm.

Es dürften 100derte verschiedene Chassiskombinationen möglich sein,
Treiber Reso 40-120 Hz, Hub min. 1mm, Qts ~0,2-0,6.

Also called small POSAUNE, in this case only the width and
the horn mouth excerpts of the side walls is different.

Cornet - THE Speaker alternative with only 17 cm width, for 10-13 cm driver, here:
Front driver Tang Band W4 1320 SD, rear inversely polarized the Monacor SPH-60 X 8 ohms.

It should hundrets different chassis combinations are possible,
Driver Reso 40-120 Hz, stroke min. 1 mm, Qts ~ 0,2-0,6.

Part list
in English
available

Kleine gummigedämpfte Möbelgleiter,
15 mm, je drei Stück, günstig und ausreichend.

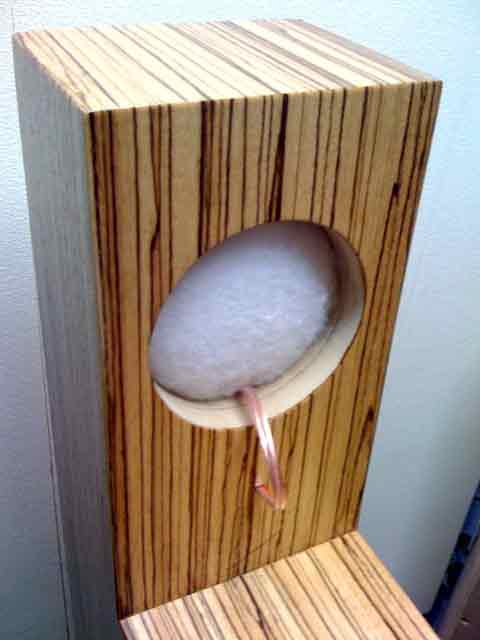

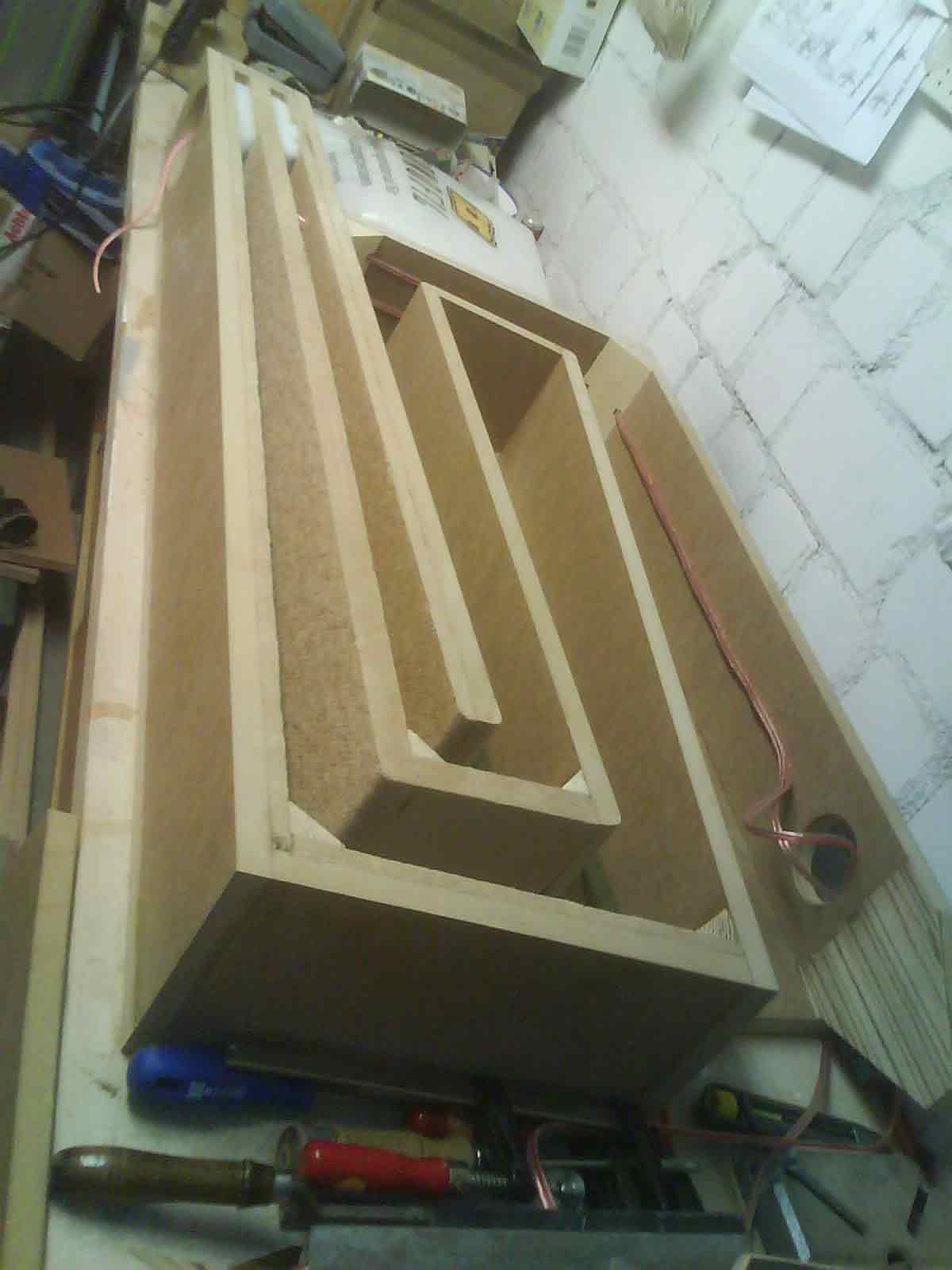

Vordere Druckkammern mit einem
Stück Dämmstoff 13 x 13 cm dämmen,
die des hinteren Treibers mit je 2 Stück.

Kabel innen verkleben sowie
alle Kabel-Durchführungen
luftdicht schließen.
1,5 qmm ist dick genug.

Durch ein 5 cm Vierkant 33 cm,
mit Ausschnitt der Boxenbreite,
vorne unter die Box gestellt
schützt vor Umfallen der Box.

Extra Schallwand für den Fronttreiber,
18 mm Multiplex, 16,6 x 30 cm, rundum 45°,
Ausschnitt hier 96 mm, Gehäuseausschnitt
stark nach innen erweitern.

Für den Selbstbauer gibt es die ausführliche
Teilliste von 1 Seite gegen ein Kostenbetrag von 20 Euro,
bestellen per Email hier.

For DIY there is the detailed part list from
1 side against a cost amount of 30 $,
order here.
