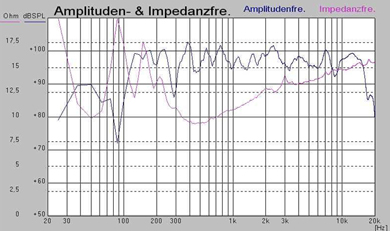

Messungen in 22 qm Hörraum,
vorn mit Sica 8" 1100 + hinten Visaton BG20 invers und verpolt.

wieder schwierig
zu messen,
~1,4 m, 0°,
nicht kalibriert,
man sieht deutlich
die messbedingten
Schwankungen
unter 200 Hz.

IMP 4-9 Ohm
wieder Röhren-
verstärker geeignet.
Mit Sperrkreis
wird es eher zu einer
8 Ohm Box bis auf
den Bereich unter 50 Hz
Bildname
Bildname

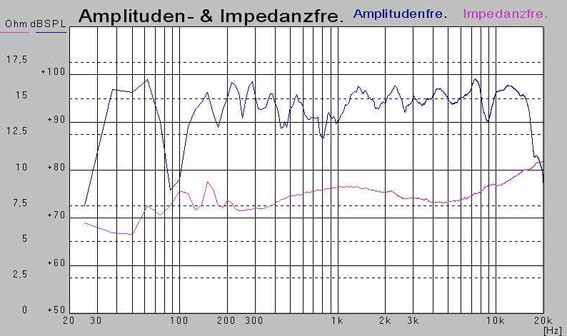

Messung mit Sperrkreis
~ 1,4 m 0 ° ~1 W

Sperrkreis für 4 Ohm
2,2 mH Spule 0,34 Ohm
4,1 Ohm Widerstand
10 - 15 µF Kondensator
Bildname

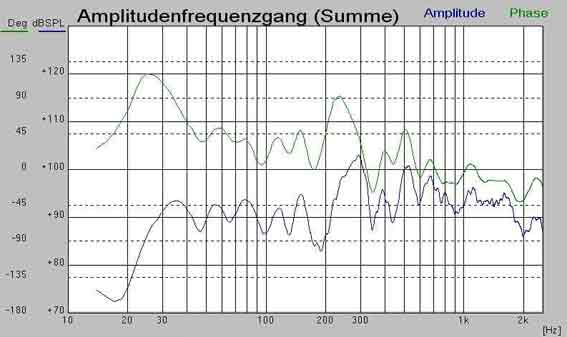

Hörplatzmessung
Bass hohe Auflösung
~3,2 m, 0°,
wie man sieht
sind die Schwankungen
aus der kurzen
Messentfernung
verschwunden,
was mehr dem
Höreindruck entspricht.
27 Hz scheinen möglich!
Gleichzeitig ist die
Notwendigkeit des
Sperrkreises offensichtlich.
Bildname

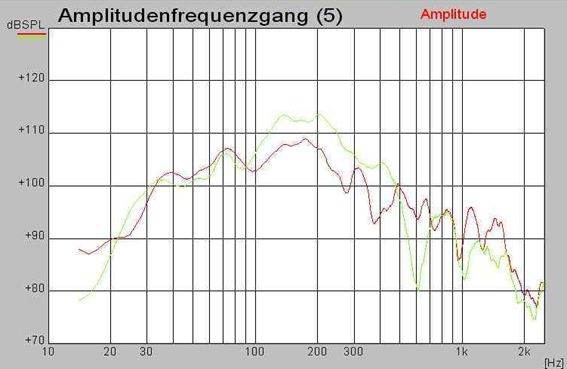

Nahfeld Hornmund
Messungen, erstaunlich
wieder der Anteil des
kurzen Horns am SPL
unter 35 Hz durch
Membranverschränkung.
Der hohe SPL zwischen
100-200 Hz ist am
Hörplatz nicht vorhanden
denn es zeigt nicht die
Wirkung der Basshorn-
munddistanz und der
Chassis Beteiligung.
Roll off ab 200 Hz
keine Verfärbungen.
Bildname

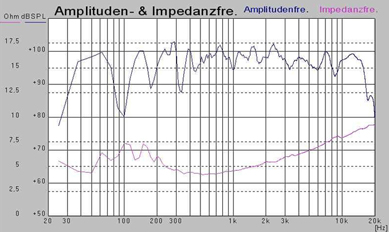

Kleines Horn mit
Fronttreiber solo.
Kaum als Basshorn
zu bezeichnen,
eher als Satellit
dann aber aktiv,
die IMP ist passiv
wie bei den anderen
Sathörner nicht
einfach zu beherrschen.
Bildname

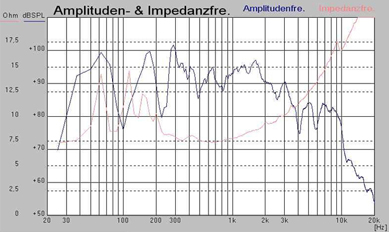

Langes Horn mit
BG20 invers,
auch nicht der
Hammer, hier spielen
auch Wand- und
Deckenreflexionen
bei der Messung mit.
Erstaunlich hier die
Übertragung bis 2kHz,
dafür das das Mic den
Treiber nicht "sah".

Eigentlich nicht
zu erwartendes Ergebnis
ist die Summe beider
Hörner, siehe 1 Messung.

Visaton B200 Front driver
Bildname

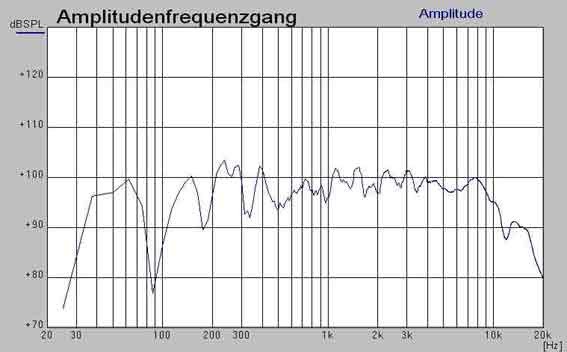

Hier der Visaton B200
unter 300 Hz fast identisch
mit der Sica Messung
lässt die Dominanz des
Hornes erkennen,
"egal" welcher Treiber.

IMP hier noch geringere
Schwankungen als mit
dem Sica,
zwischen 3,3 - 7,5 Ohm,
Röhren prädestiniert.
Bildname
