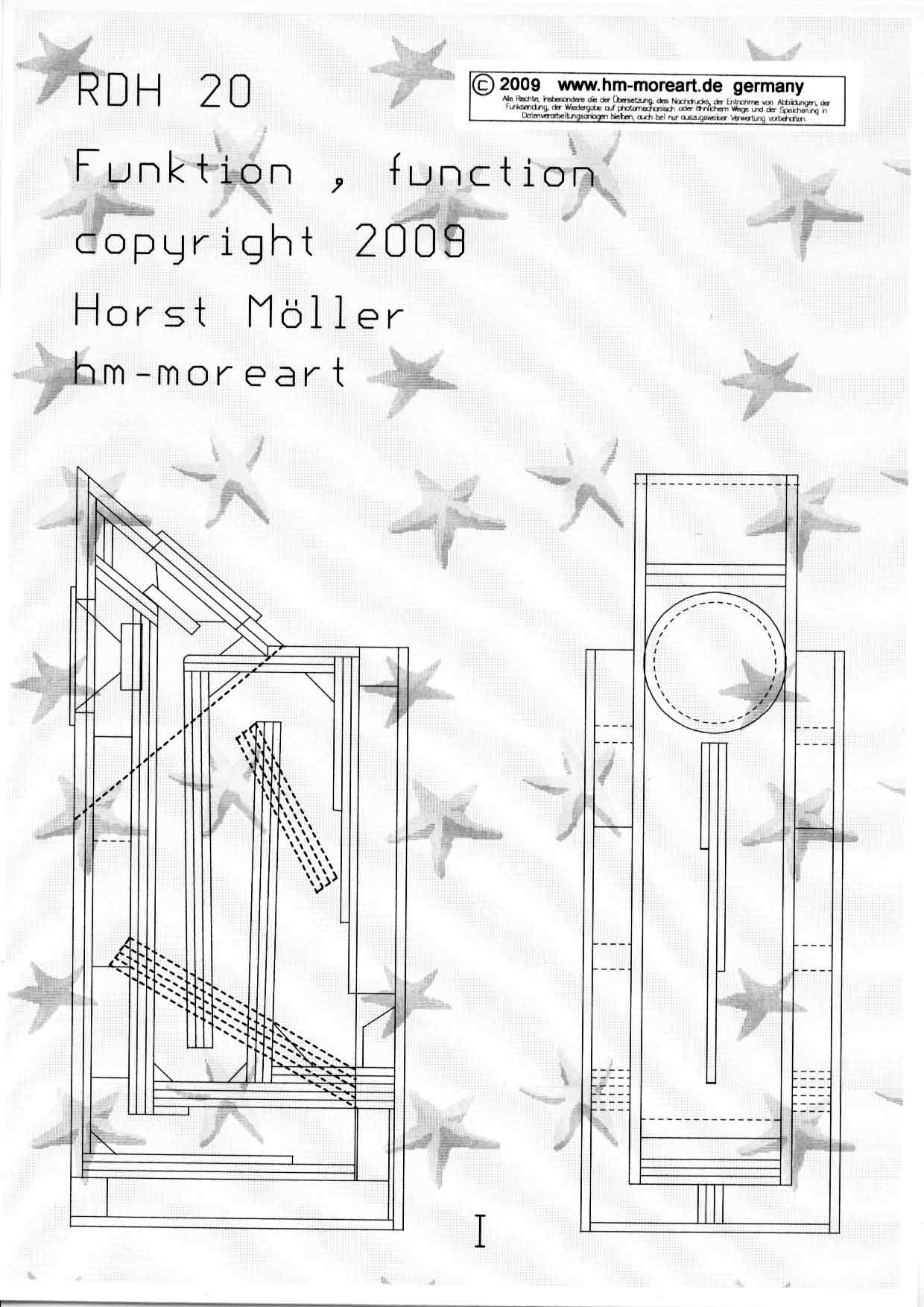

Als Standplatz ist wieder
eine teppichfliesenunter-
legte Gehwegplatte zu
empfehlen, ggf. Spikes
aber auch kleine gummi-
gedämpfte Möbelgleiter
sind durch das Gewicht
der RDH20 ausreichend.

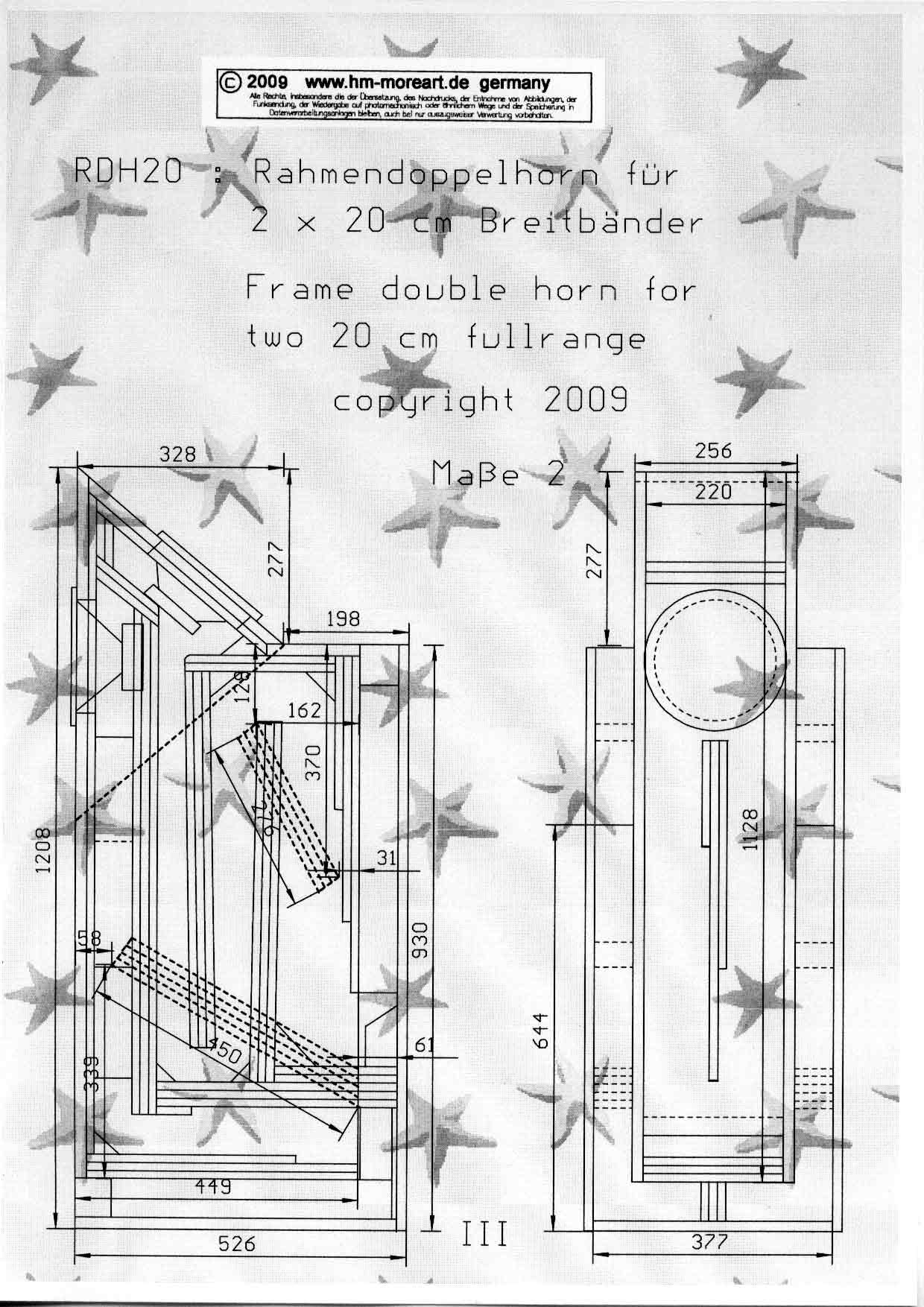

~2,5 Standardplatten
18 mm Multiplex Birke
~3 Standardplatten
Weichfaser 13 mm
5 kg Holzleim

4 Tage beim regionalen
Tischler einen Tisch mieten,
~500 - 700 Euro
inkl.Holz und Zuschnitt
und die helfende Hand.

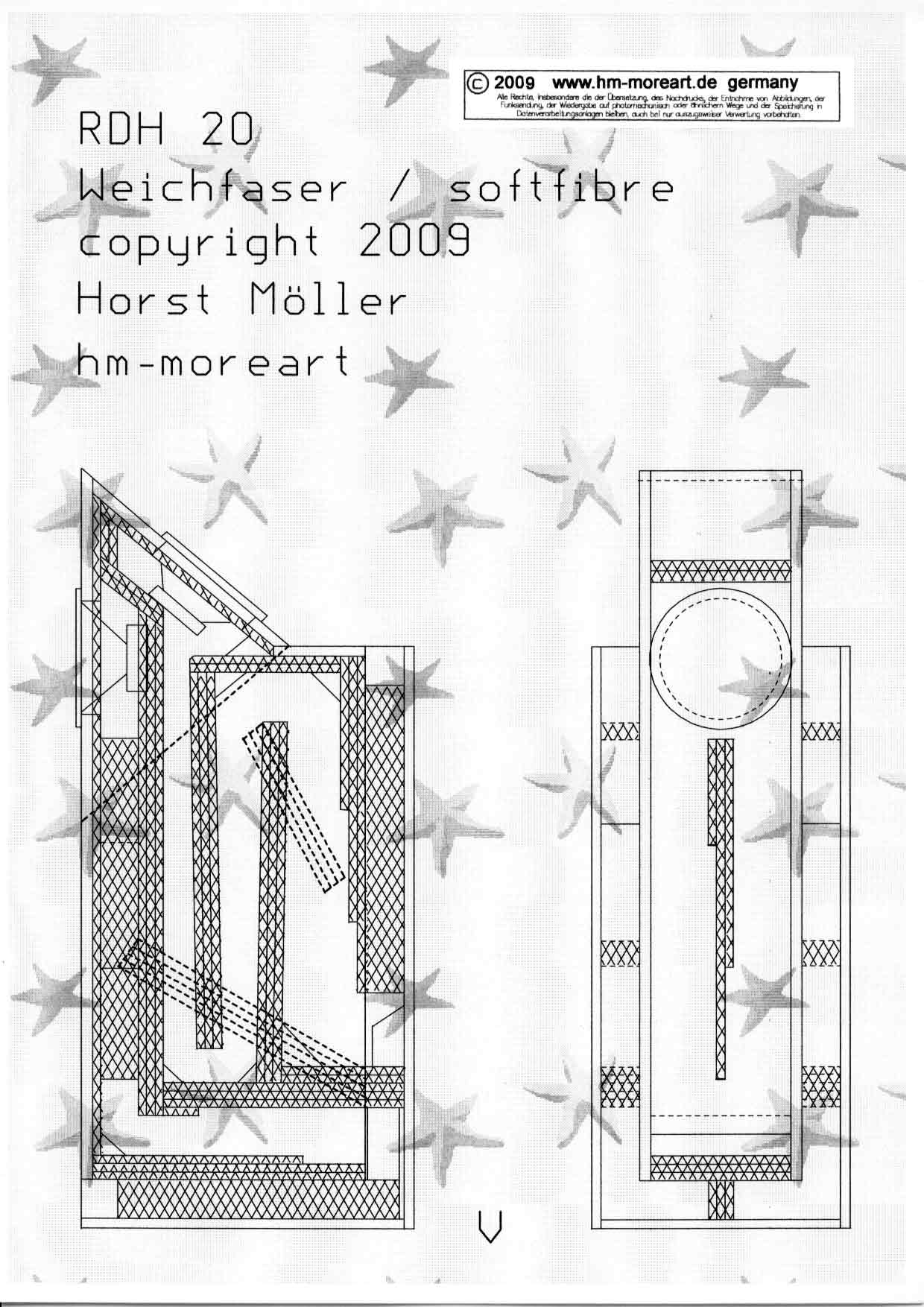

Durch viel Weichfaser
kann es zu geringen
Abweichungen kommen
deshalb den Hornmund
erst nach Fertigstellung
des inneren Horns
zusammenleimen.

By much soft fibre
there may be small
deviations, so glue
the horn mouth after completion of the inner horn.

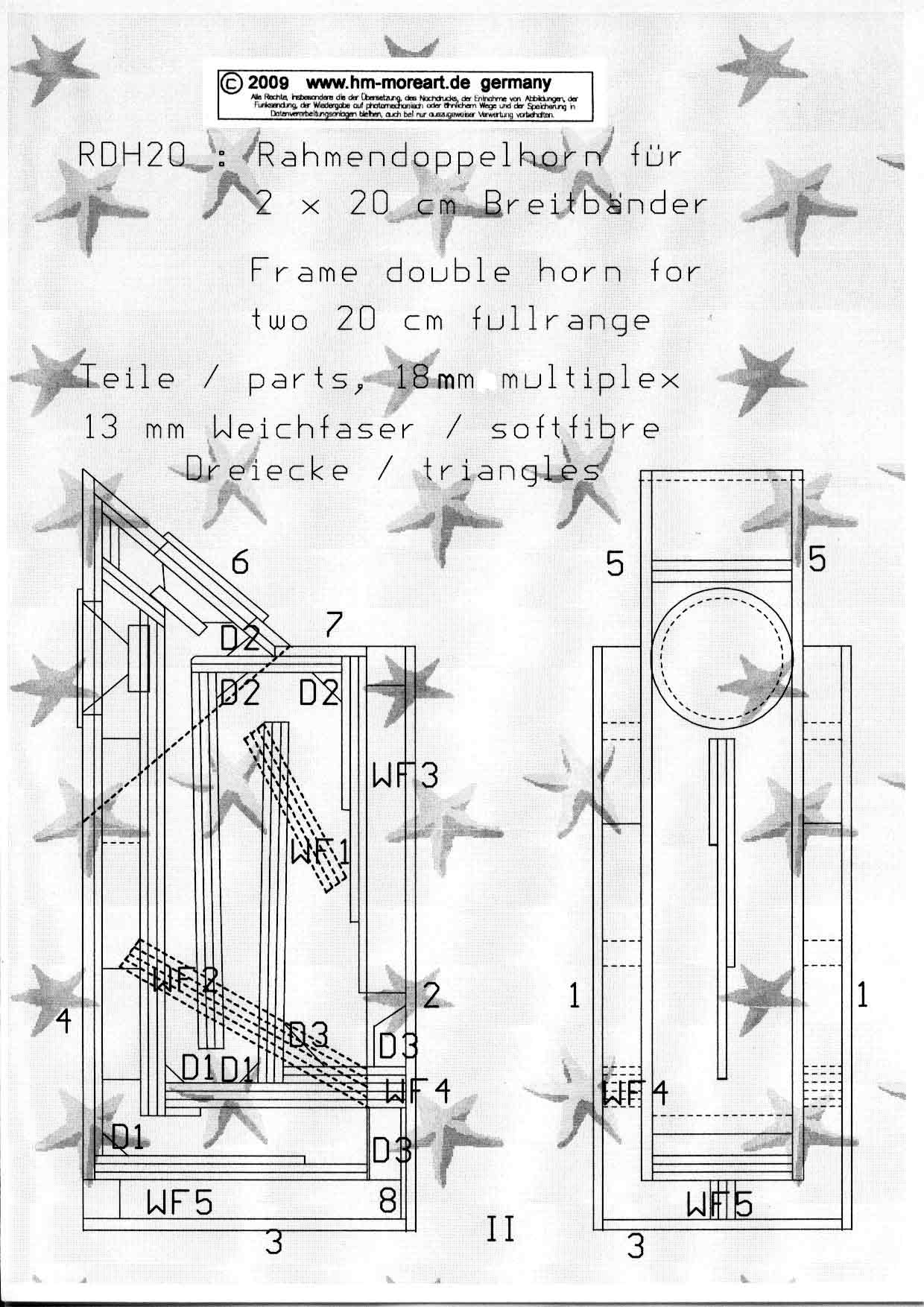

Bei je einem Teil G den
Magnetausschnitt nicht
vergessen, vor dem
Zusammenleimen von
Teil G ! 150 mm für fast
alle 20 cm BB´s
ausreichend.

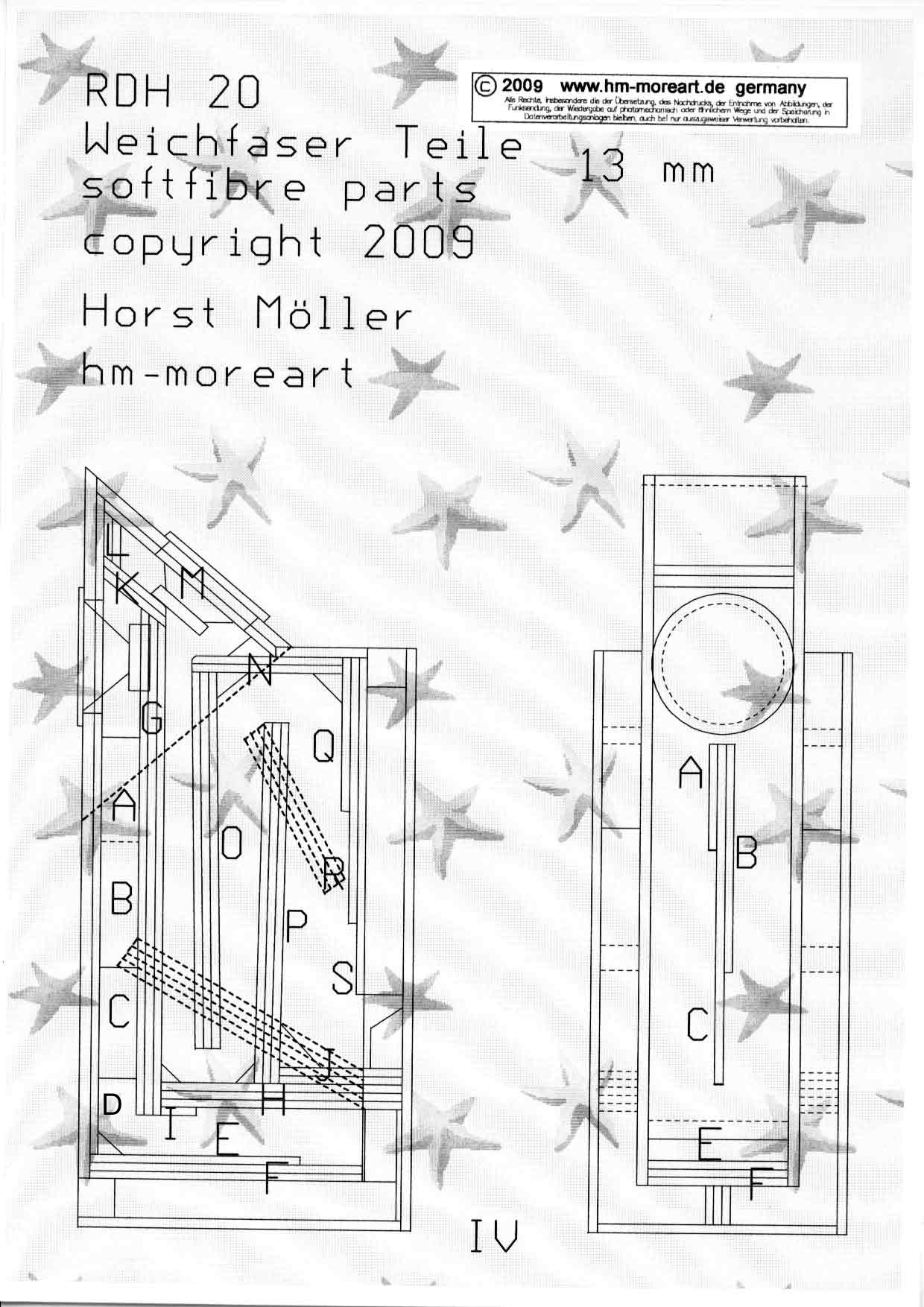

P,Q,R und alle sichtbare
Weichfaser sollten NICHT
mit der Papierschicht
verklebt werden.

Don´t forget the magnet
cut out in one part of G,
before glue together
part G ! 150 mm match
most 8" FR.

P,Q,R and all visible
soft fibre parts glue
NOT with the paper layer.

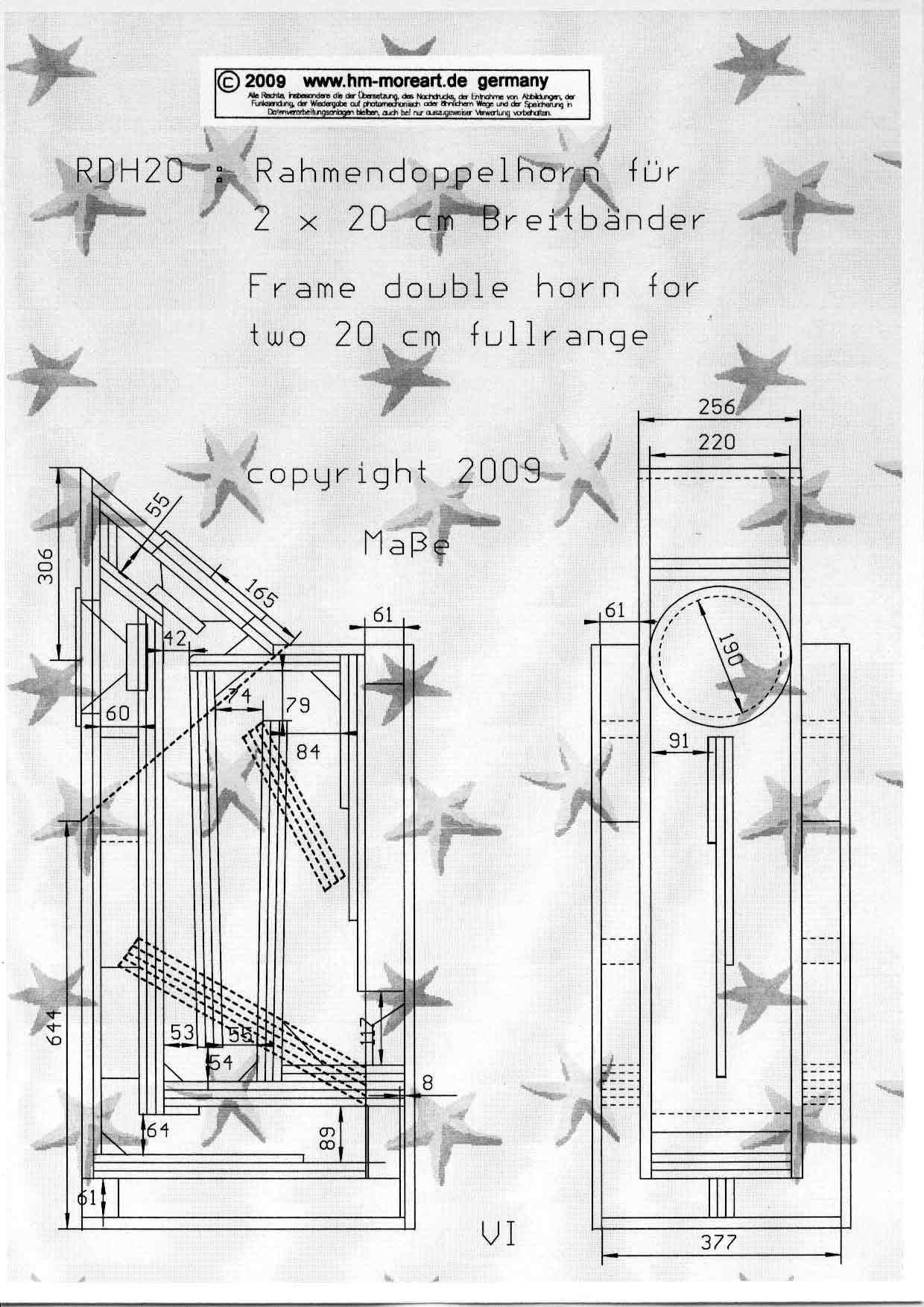

Schallwandausschnitt
Fronttreiber
B200, TB 1772
= 190 mm
Sica, Fostex, BG20
Audio Nirvana
= 184 mm

Front driver cutout
B200, TB 1772
= 190 mm
Sica, Fostex, BG20,
Audio Nirvana
= 184 mm

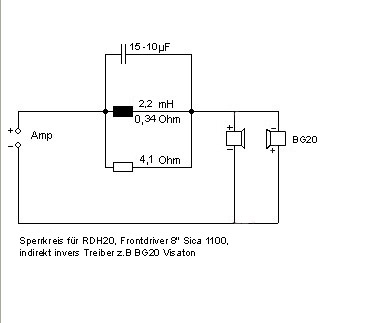

sehr sinnvoller Sperrkreis,
der Spulenwiderstand
kann auch kleiner ausfallen,
der Kondensator sollte aus
mehreren parallel geschalteten
Kondensatoren, guter und
sehr guter Qualität
bestehen.

Widerstand , resistor 2 x 8,2 Ohm

very useful notch filter,
the coil ohm might be smaller,
condensator made by a few
condensators, good and best
qualität.

Für den Selbstbauer gibt es die ausführliche
Teilliste von 1 Seite gegen ein Kostenbetrag von 20 Euro,
bestellen per Email hier.

For DIY there is the detailed part list from
1 side against a cost amount of 30 $,
order here.
